1040 ملی میٹر بڑے قطر کے سٹرنگنگ بلاکس

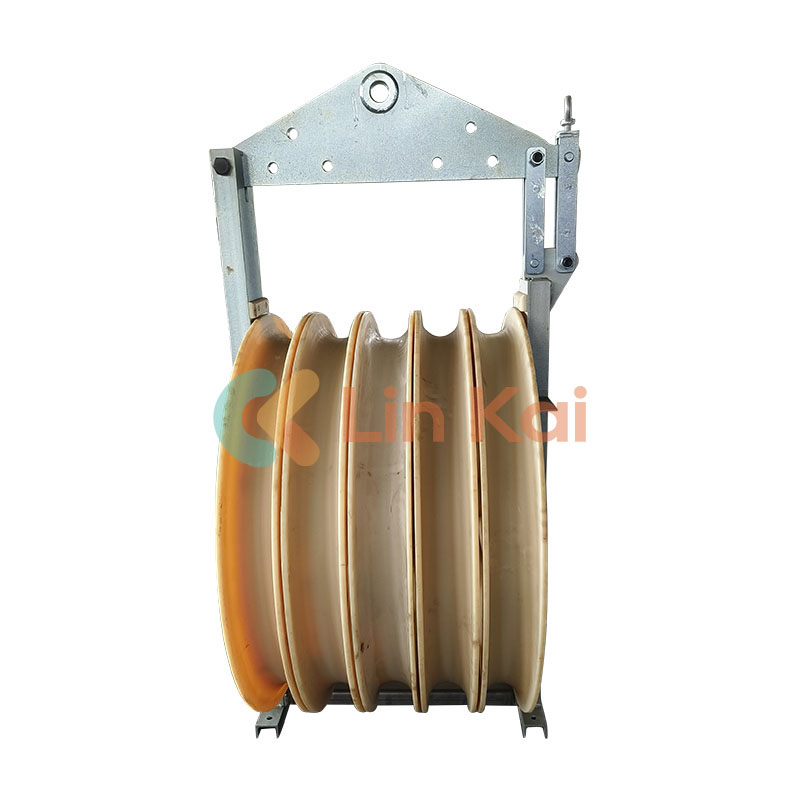

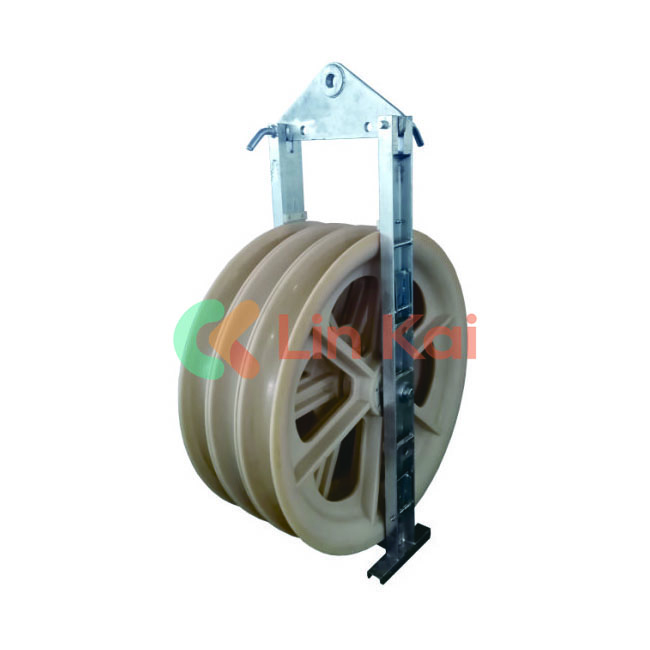

ننگبو لنگکائی کے تیار کردہ 1040 ملی میٹر بڑے قطر کے سٹرنگنگ بلاکس، جنہیں تھری شیوز کنڈکٹر سٹرنگنگ بلاکس بھی کہا جاتا ہے، اوور ہیڈ ٹرانسمیشن لائن پر دو یا تین کنڈکٹرز کو تار لگانے کے لیے استعمال کیا جاتا ہے۔ اور ہمارے پانچ شیو سٹرنگنگ بلاکس اوور ہیڈ ٹرانسمیشن لائن پر چار کنڈکٹرز کے لیے استعمال ہوتے ہیں۔ وہ عام طور پر 400 kV سے 1000 kV تک ہائی وولٹیج پاور لائنوں کے لیے استعمال ہوتے ہیں۔

1040 ملی میٹر بڑے قطر کے سٹرنگنگ بلاکس کے پیرامیٹرز

نوٹس:

1. زیادہ سے زیادہ مناسب موصل ACSR1250

2. کنڈکٹر کے لیے 1040 ملی میٹر بڑے قطر کے سٹرنگنگ بلاکس کا طول و عرض (باہر قطر × جڑ کا قطر × شیو چوڑائی) Φ1160×Φ1000×150(ملی میٹر)۔

3. سٹیل کی تار کی رسی کے لیے بلاک کا طول و عرض (باہر قطر × جڑ کا قطر × شیو چوڑائی) Φ1160×Φ1000×130(ملی میٹر)۔

4. ربڑ کی لکیر والی MC نایلان شیو آدھی لائن والی ہے۔

ان 1040 ملی میٹر بڑے قطر کے سٹرنگنگ بلاکس کا طول و عرض (باہر قطر*جڑ کا قطر* شیو چوڑائی) Φ1040×Φ900×125 (ملی میٹر) ہے۔ معیار اور حفاظت کی تصدیق کرنے کے لیے، ہمارے فراہم کردہ تمام سٹرنگنگ بلاکس شپنگ سے پہلے 10 مائنس سے تین گنا زیادہ ہائی ٹینشن پلنگ ریٹیڈ لوڈ کو پاس کر چکے ہیں۔ دریں اثنا، ایم سی نایلان کا خام مال ہم امریکہ سے درآمد کرتے ہیں، جو چین سے 96 فیصد زیادہ ہے۔

1040 ملی میٹر بڑے قطر کے سٹرنگنگ بلاکس کو 1120 مربع ملی میٹر تک کے بڑے کنڈکٹر تاروں کو سنبھالنے کے لیے ڈیزائن کیا گیا ہے، جیسے ACSR1120۔

1040 ملی میٹر بڑے قطر کے سٹرنگنگ بلاکس کے طول و عرض تقریباً Φ1040×Φ900×125 ملی میٹر (باہر قطر × جڑ قطر × شیو چوڑائی) ہیں، جو اسے مضبوط سٹرنگنگ آپریشنز کے لیے موزوں بناتے ہیں۔

1040 ملی میٹر بڑے قطر کے سٹرنگنگ بلاکس میں ایک ربڑ کی لکیر والی MC نایلان شیو ہے جو مکمل طور پر قطار میں ہے، ضرورت کے مطابق اس کے آدھے حصے کو اپنی مرضی کے مطابق کرنے کا اختیار ہے۔
