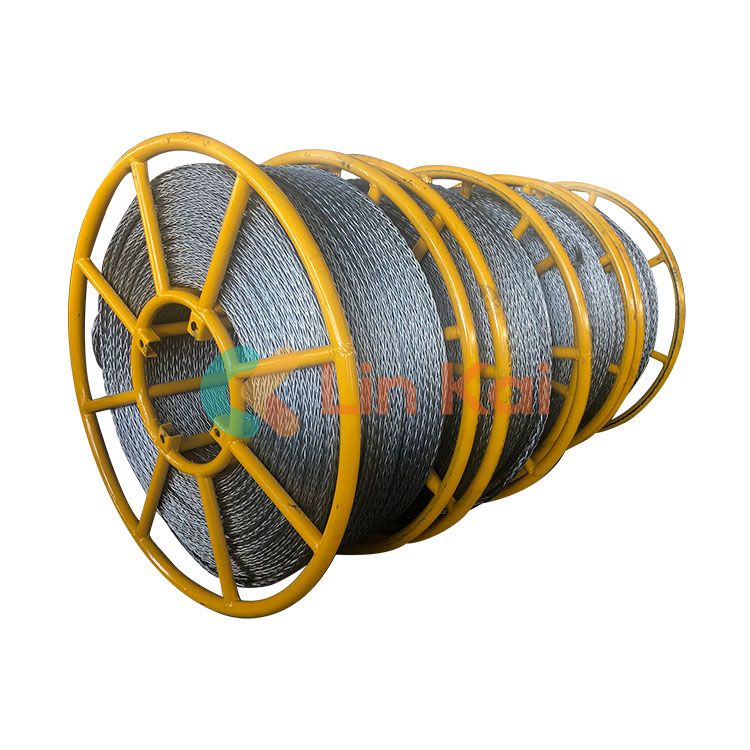

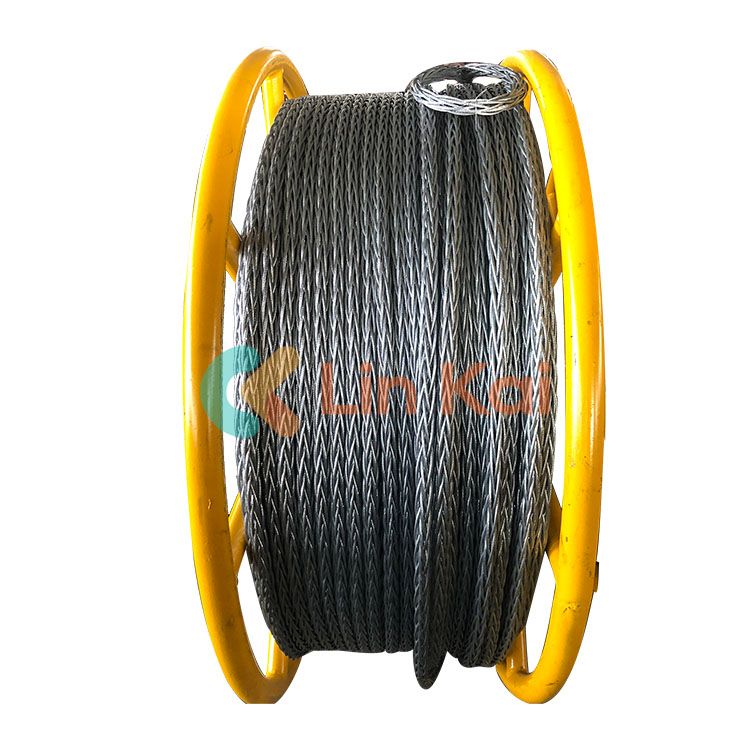

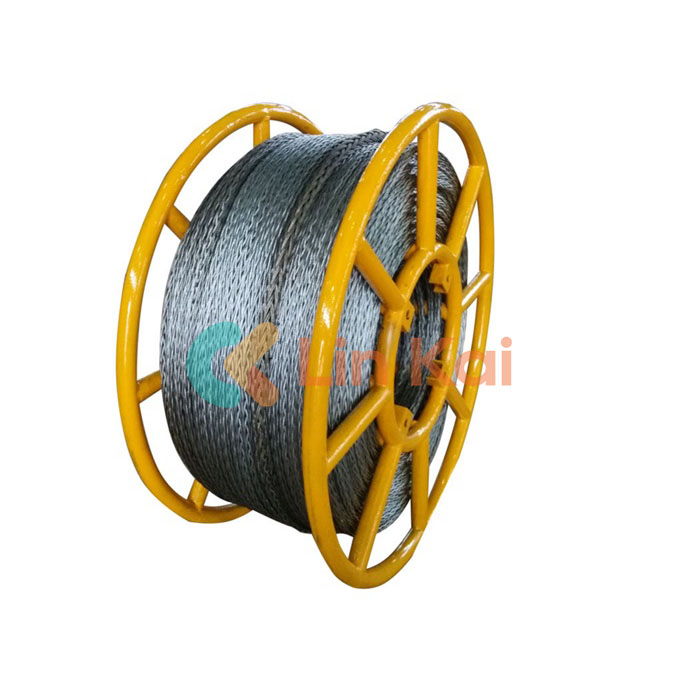

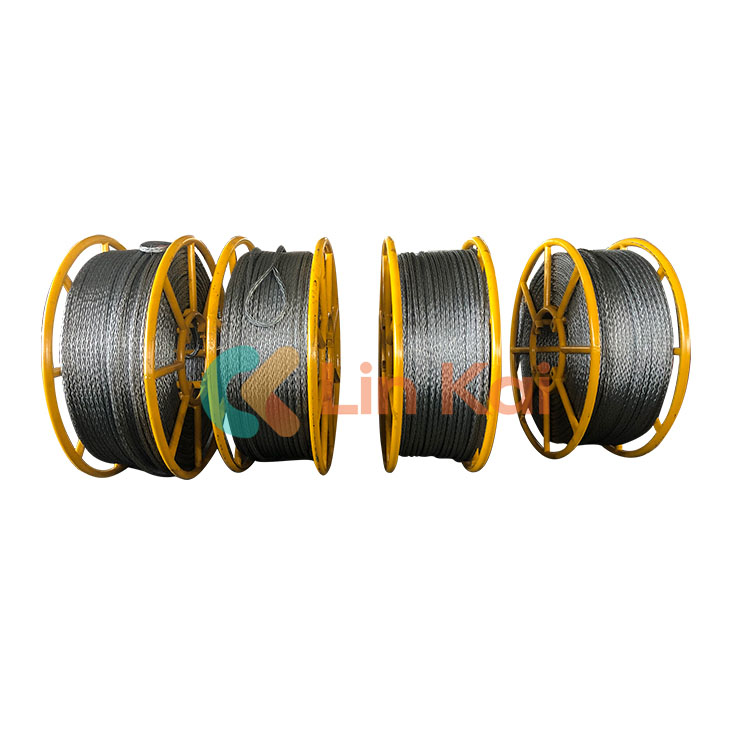

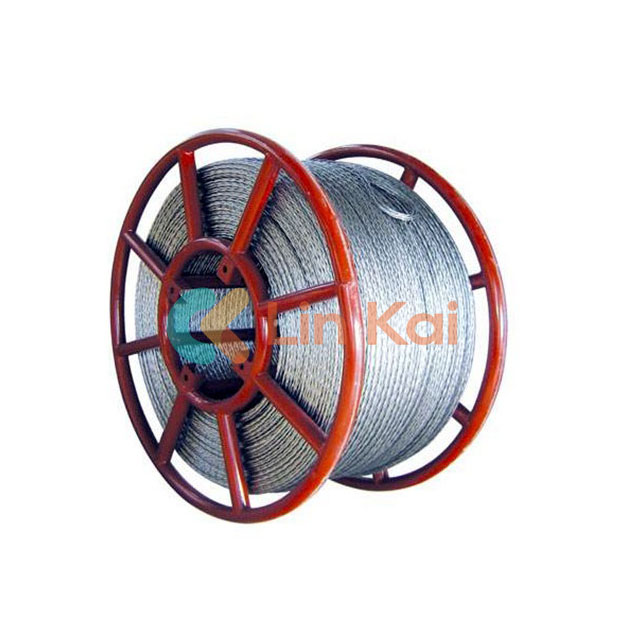

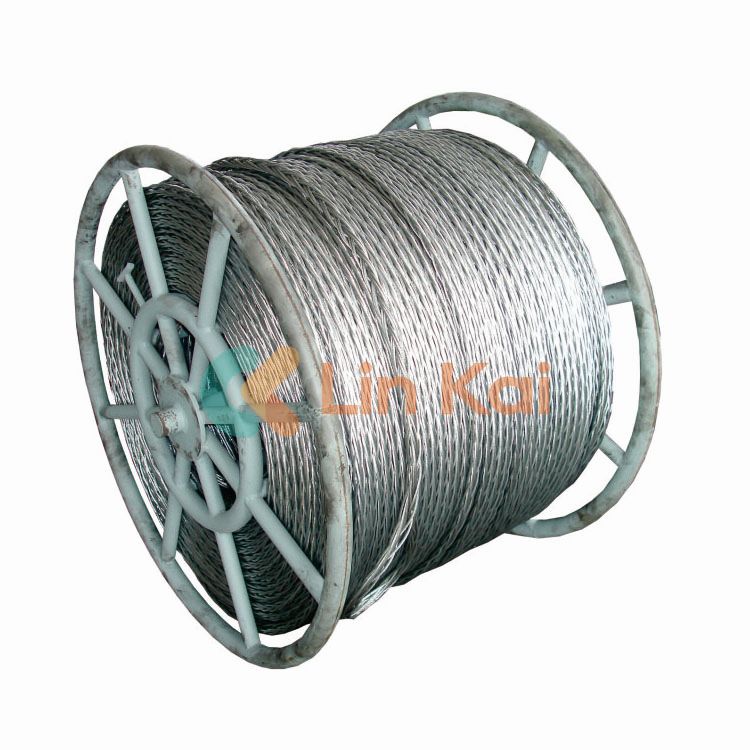

16 ملی میٹر اینٹی ٹوئسٹنگ برائیڈڈ اسٹیل رسی

ہول سیل 16 ملی میٹر اینٹی ٹوئسٹنگ برائیڈڈ اسٹیل رسی، جو چین میں اعلیٰ معیار اور پائیداری کو برقرار رکھنے کے لیے تیار کی گئی ہے، 150KV یا 220 KV اوور ہیڈ پاور لائنوں میں دو بنڈل کنڈکٹر سٹرنگ کے لیے مثالی ہے۔ اس میں 3.5 سنگل اسٹیل کے تاروں پر مشتمل چوٹی ہے جو اعلیٰ طاقت والے جستی اسٹیل سے بنی ہے، اس بات کو یقینی بناتی ہے کہ یہ آپریشن کے دوران بغیر گھمائے مستحکم رہے۔ یہ 16 ملی میٹر اینٹی ٹوئسٹنگ برائیڈڈ اسٹیل رسی، جو چین میں ایک فیکٹری کے ساتھ ایک معروف سپلائر کے ذریعہ تیار کی گئی ہے، نرم ساخت کو برقرار رکھتی ہے اور ٹوٹ پھوٹ کے خلاف 1 سال کی وارنٹی کے ساتھ قابل اعتماد کی ضمانت دیتی ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

16 ملی میٹر اینٹی ٹوئسٹنگ برائیڈڈ اسٹیل رسی اوور ہیڈ ٹرانسمیشن لائن پر دو بنڈل کنڈکٹرز کو کھینچنے کے لیے استعمال کی جاتی ہے۔ اسے 500KV ٹرانسمیشن لائن پر بڑے کنڈکٹرز کو کھینچنے کے لیے پائلٹ رسی کے طور پر استعمال کیا جا سکتا ہے۔ 16 ملی میٹر اینٹی ٹوئسٹنگ برائیڈڈ اسٹیل رسی سنگ وائر قطر 3.5 ملی میٹر اسٹیل وائر سے بنی ہے، 1X19W تار کے 12 کناروں سے لٹ کی گئی ہے، 1200mm X1100MX 560mm میں پیک کی گئی ہے، یا کلائنٹ کی ضروریات کے مطابق، 1000M/re اپنی مرضی کے مطابق بنائی گئی ہے۔

16 ملی میٹر اینٹی ٹوئسٹنگ برائیڈڈ اسٹیل رسی بلک میں، جو چین میں تیار کی گئی ہے، 500KV ٹرانسمیشن لائن پر دو بنڈل کنڈکٹرز یا بڑے کنڈکٹرز کو کھینچنے کے لیے استعمال ہوتی ہے۔ 16 ملی میٹر اینٹی ٹوئسٹنگ اسٹیل وائر رسی کو 1X19W تار کے 12 کناروں سے 1000 میٹر فی ڈرم پر لٹایا جاتا ہے اور 1200 ملی میٹر قطر کے اسٹیل بیرل میں پیک کیا جاتا ہے۔

اوور ہیڈ ٹرانسمیشن لائن سٹرنگنگ آپریشن میں کنڈکٹرز یا او پی جی ڈبلیو کیبل کو کھینچنے کے لیے 16 ملی میٹر اینٹی ٹوئسٹنگ برائیڈڈ اسٹیل رسی کو پائلٹ وائر رسی کے طور پر استعمال کیا جاتا ہے۔

آئٹم نمبر	برائے نام قطر	بریکنگ لوڈ (KN)	سنگل اسٹرینڈ قطر (ملی میٹر)	نارمل T/S (N/mm²)	خالص وزن (کلوگرام/1000میٹر)
18208A	16	160	Φ3.5	1960	800

اعلیٰ معیار کے اینٹی ٹوئسٹنگ سٹیل کی رسی کو خاص طور پر اعلیٰ طاقت، اعلیٰ لچکدار جستی سٹیل کے تار کے 12 کناروں سے لٹایا گیا ہے۔ 16 ملی میٹر اینٹی ٹوئسٹنگ برائیڈڈ اسٹیل رسی کشیدگی کی قوت کے تحت گھومنے کے لیے اعلی لچک، مکمل استحکام رکھتی ہے۔

12 اسٹرینڈز اینٹی ٹوئسٹنگ برائیڈڈ اسٹیل وائر رسی ابتدائی تاروں کے درمیان دباؤ کو یکساں طور پر تقسیم کر سکتی ہے۔ اوور ہیڈ ٹرانسمیشن لائن سٹرنگنگ کے کام کے دوران خصوصی رسی کارکردگی کو بڑھا سکتی ہے۔ 16 ملی میٹر اینٹی ٹوئسٹنگ برائیڈڈ اسٹیل رسی اسٹیل کے ڈرم میں پیک کی گئی ہے جسے پلر کے ریل ونڈر پر براہ راست انسٹال کیا جا سکتا ہے۔

آئٹم نمبر	برائے نام قطر	بریکنگ لوڈ (KN)	سنگل اسٹرینڈ قطر (ملی میٹر)	نارمل T/S (N/mm²)	خالص وزن (kg/1000m)
18201A	9 ملی میٹر	50 kN	2.0 ملی میٹر	1960	250
18202A	10 ملی میٹر	70 kN	2.3 ملی میٹر	1960	356
18203A	11 ملی میٹر	85 kN	2.5 ملی میٹر	1960	410
18204A	12 ملی میٹر	100 kN	2.7 ملی میٹر	1960	510
18205A	13 ملی میٹر	115 kN	3.0 ملی میٹر	1960	620
18206A	14 ملی میٹر	130 kN	3.2 ملی میٹر	1960	710
18207A	15 ملی میٹر	143 kN	3.3 ملی میٹر	1960	770
18208A	16 ملی میٹر	160 kN	3.5 ملی میٹر	1960	800
18209A	18 ملی میٹر	206 kN	4.0 ملی میٹر	1960	1060
18210A	19 ملی میٹر	236 kN	4.3 ملی میٹر	1960	1210
18211A	20 ملی میٹر	266 kN	4.5 ملی میٹر	1960	1310
18212A	22 ملی میٹر	313 KN	4.8 ملی میٹر	1960	1500
18213A	24 ملی میٹر	342 KN	5.0 ملی میٹر	1960	1650
18214A	26 ملی میٹر	400 KN	5.4 ملی میٹر	1960	1950
18215A	28 ملی میٹر	462 KN	6.0 ملی میٹر	1960	2020

16mm اینٹی ٹوئسٹنگ برائیڈڈ اسٹیل رسی استعمال کرتے وقت احتیاطی تدابیر

دو بنڈل کنڈکٹرز کو کھینچنے کے لیے اینٹی ٹوئسٹنگ برائیڈڈ اسٹیل رسی 16 ملی میٹر

دو کنڈکٹرز کو کھینچنے کے لیے اینٹی ٹوئسٹنگ جستی سٹیل وائر رسی 18 ملی میٹر

ٹرانسمیشن لائن پر چار بنڈل کنڈکٹرز کو کھینچنے کے لیے اینٹی ٹوئسٹ اسٹیل وائر رسی 20 ملی میٹر

چار کنڈکٹرز کو سٹرنگ کرنے کے لیے 22 ملی میٹر اینٹی ٹوئسٹنگ پائلٹ وائر رسی۔

6 کنڈکٹرز کو تار لگانے کے لیے اینٹی ٹوئسٹ وائر رسی 24MM

ہاٹ ٹرانسمیشن لائن پر کنڈکٹرز یا او پی جی ڈبلیو کو کھینچنے کے لیے ڈائنیما رسی

ٹرانسمیشن لائن سٹرنگنگ کے لئے لٹ ڈوپونٹ پالئیےسٹر رسی

16 ملی میٹر اینٹی ٹوئسٹنگ برائیڈڈ اسٹیل رسی

جستی سٹیل کی رسی لٹ کے ساتھ جو گھماؤ کو روکتی ہے۔ 16 ملی میٹر اینٹی ٹوئسٹنگ برائیڈڈ اسٹیل کی رسیاں بنانے کے لیے استعمال ہونے والے ہائی ٹینسائل طاقت والے اسٹیل اسٹرینڈز ایک ہی لکیری ماس کے ساتھ زیادہ کام کرنے اور ٹوٹنے والے بوجھ فراہم کرتے ہیں۔

16 ملی میٹر اینٹی ٹوئسٹنگ برائیڈڈ اسٹیل رسی بریڈنگ اسٹرینڈز سے بنی ہے۔

فوائد:

اعلی لچک

گردش میں مکمل استحکام

ابتدائی تاروں کے درمیان دباؤ کی یکساں تقسیم

سٹرنگنگ آپریشنز کے دوران کارکردگی میں اضافہ

انفرادی جستی ابتدائی تاروں کے ساتھ اسٹرینڈز

یہ 16 ملی میٹر اینٹی ٹوئسٹنگ برائیڈڈ اسٹیل کی رسی FUX پروڈکٹ کی طرح تکنیکی فوائد پیش کرتی ہے لیکن، اس کی اعلی تناؤ والی طاقت والے اسٹیل اسٹرینڈز کی وجہ سے، یہ ایک ہی لکیری ماس کے ساتھ زیادہ کام کرنے اور ٹوٹنے والے بوجھ فراہم کرتی ہے۔
