سپلیسنگ آستین محافظ

لنگکائی کے کوالٹی اسپلائسنگ سلیوز پروٹیکٹر میں ارتھ وائر اسپلائس پروٹیکشن سلیوز اور ایک ACSR اسپلائس پروٹیکشن سلیوز ہیں اور اسے لائن سٹرنگنگ آپریشنز میں ACSR کنڈکٹر کے لیے کمپریشن سلیوز جوڑوں کی حفاظت اور انہیں سٹرنگنگ بلاکس سے محفوظ طریقے سے گزرنے کے لیے ڈیزائن کیا گیا ہے۔ کور جوائنٹ گولوں کے دو ٹکڑوں پر مشتمل ہوتا ہے، جو جستی سٹیل سے بنا ہوتا ہے۔ دونوں سروں کو ربڑ کے پرزوں کے ساتھ نصب کیا گیا ہے، جو سٹرنگ پلیوں کے اوپر گزرنے کے دوران درمیانی مدت کے جوائنٹ کی حفاظت کرتے ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

لنگکائی کا اعلیٰ معیار کا سپلیسنگ سلیو پروٹیکٹر ایک پائیدار اور سرمایہ کاری مؤثر حل ہے جو ٹرانسمیشن اور ڈسٹری بیوشن ایپلی کیشنز میں ACSR سپلائسز کے لیے قابل اعتماد تحفظ فراہم کرتا ہے۔ سپلیسنگ آستین پروٹیکٹر اعلی معیار کے مواد سے بنایا گیا ہے۔

ہمارے سپلیسنگ سلیو پروٹیکٹر کو ماحولیاتی عوامل سے بچاتے ہوئے ACSR کنڈکٹرز کے درمیان بہترین کنکشن کو یقینی بنانے کے لیے ڈیزائن کیا گیا ہے۔

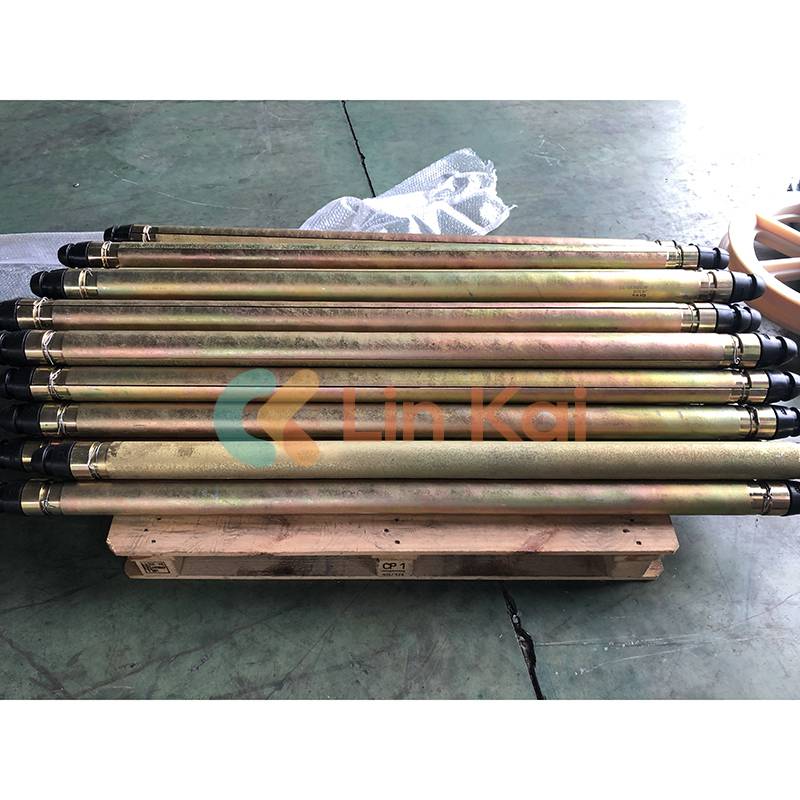

کور جوائنٹ گولوں کے دو ٹکڑوں پر مشتمل ہوتا ہے، جو جستی سٹیل سے بنا ہوتا ہے۔ دونوں سروں کو ربڑ کے پرزوں کے ساتھ نصب کیا گیا ہے، جو سٹرنگ پلیوں کے اوپر گزرنے کے دوران درمیانی مدت کے جوائنٹ کی حفاظت کرتے ہیں۔

اوور ہیڈ کنڈکٹر سٹرنگنگ آپریشنز کے دوران کنڈکٹر جوائنٹ کی حفاظت کے لیے سپلیسنگ سلیو پروٹیکٹر (اسٹیفنرز) کا استعمال کیا جاتا ہے۔

ارتھ وائر سپلیسنگ آستین کے محافظ کی اہم تفصیلات

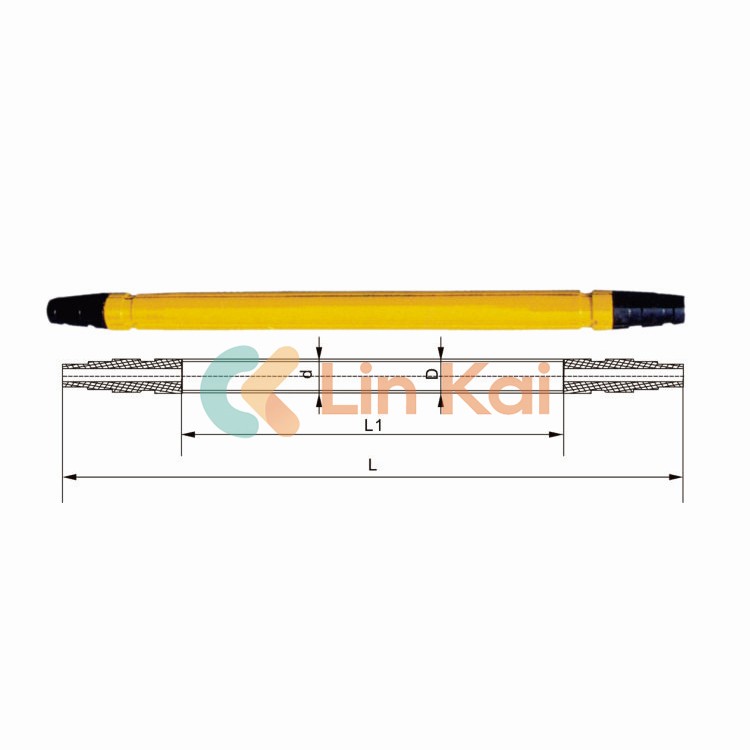

آئٹم نمبر	ماڈل	اہم طول و عرض (ملی میٹر)				قابل اطلاق ارتھ وائر
آئٹم نمبر	ماڈل	D	L	d	L1	قابل اطلاق ارتھ وائر
17213	J55G	Φ30	450	F24	280	جی جے 50، جی جے 55
17214	J70G	Φ30	510	F24	340	جے ایل بی 65، جی جے 70
17215	جے 80 جی	F34	510	F27	340	جی جے 80
17216	J95G	F34	585	F27	415	JLB95
17217	جے 100 جی	F38	590	F28	390	LGJ50/30, GJ100
17218	J120G	Φ40	660	Φ30	440	جی جے 120، جے ایل بی 120
17219	J150G	F45	850	F37	530	GJ150, LGJ70/40, LGJ95/55

Remark مختلف سائز کی ضرورت کو معاہدے میں ظاہر کیا جانا چاہیے۔

یہ ACSR سپلیسنگ سلیو پروٹیکٹر کرمپ ٹیوب پر لاگو ہوتا ہے، جو ہائیڈرولک لیپ جوائنٹ کو اپناتے ہوئے سپلائی کرنے والی فٹنگ کے DL/T758-2001 کے معیار کی تعمیل کرتا ہے۔ اگر کرمپ ٹیوب کا سائز معیار سے مختلف ہے، تو کنٹریکٹ میں آستینوں کو الگ کرنے کا طول و عرض ظاہر کیا جانا چاہیے۔

اہم وضاحتیں

آئٹم نمبر	ماڈل	مرکزی طول و عرض (ملی میٹر)				قابل اطلاق موصل (زیادہ سے زیادہ)
آئٹم نمبر	ماڈل	D	L	d	L1	قابل اطلاق موصل (زیادہ سے زیادہ)
17201	J240B	F45	850	F38	530	LGJ240/55
17202	J300B	F51	940	F43	600	LGJ300/50
17203	J400B	F57	995	F47	655	LGJ400/50
17204	J500B	F68	1080	F56	740	LGJ500/65
17205	J630B	F83	1180	F63	800	LGJ630/55
17206	J720B	F83	1196	F63	816	LGJ720/50
17207	J900B	F89	1180	F73	800	LGJ900/75
10208	J1000B	F95	1400	Φ75	1020	LGJ1000/80
